我国硬度基准、计量器具检定系统
我国的硬度基准，是基于当前我国计量科学技术，在制造技术条件的保证下，根据不同硬度检测方法的定义制造出的最高精度的标准仪器，以这些标准仪器作为国家标准进行硬度量值的传递，用以统一全国硬度量值。硬度基准是保证硬度计准确一致的基础。各种硬度的国家基准必须得到国家计量标准总局的批准后方可执行。
目前国际上对于常用的硬度检测，如布氏、洛氏、维氏等有一致的定义，但国际上还没有统一的硬度计量标准器。在这一点上不同于质量、长度和温度等。因此，多数工业先进国家各有自己的基准，尽管这些基准都是从统一定义出发的，由于设计和制造技术等原因，实际上各国硬度基准之间还存在一些微小差别。在20世纪70年代国际比对结果，洛氏硬度最高约差1到1.5个单位。追求基准硬度值最大限度接近国际统一定义值是很重要的。它一方面反映了一个国家的科学技术及工业技术水平，同时，在对外贸易、科学技术交流等工作中有现实的意义。
我国自1962年开始就建立起自己的洛氏硬度基准，现在已建立起布氏、维氏（包括小负荷维氏和显微维氏）、表面洛氏、肖氏等硬度基准。
注：关于硬度检测的一系列标准可登录http://www.tianxing.com.cn/support/standard.html阅读、下载。
一、布氏硬度国家基准及检定系统
国家计量科学研究院早于1965年，就建立起我国布氏硬度基准。布氏硬度基准硬度计共有两种，一种为29.42 kN(3000 kgf)布氏硬度基准机，施加力范围为10.839 kN（187.5 kfg）~29.42 kN（3000 kfg）；另一种为1.839 kN（187.5 kfg）小负荷布氏硬度基准机，施加力范围为153.2 N（15.525 kgf）~1.839 kN(187.5 kgf)。对29.42 kN布氏基准机的检测力、钢球（碳化钨球）、检测条件等引入误差进行严格检查分析后，现在最大的不确定度δ≤0.5 %。
布氏硬度计量器具检定系统见下图：

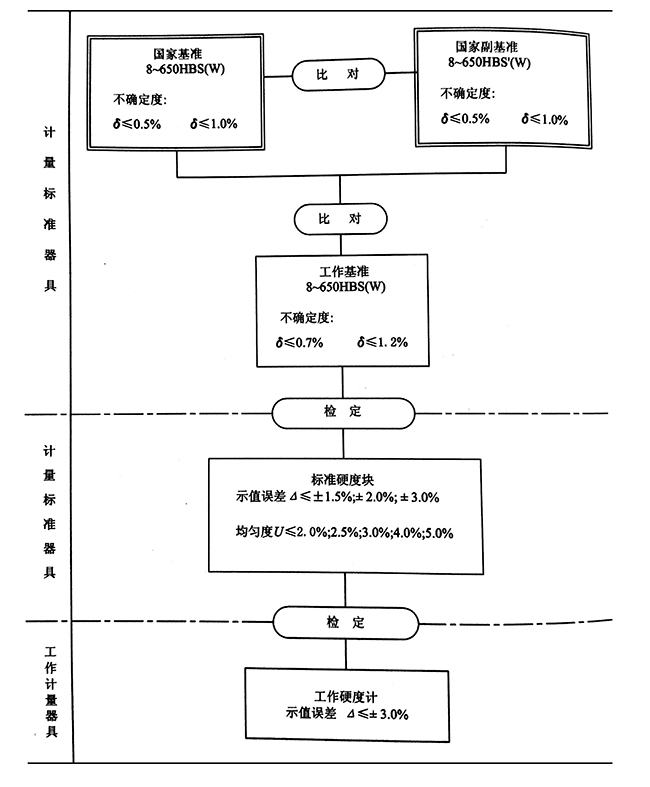

布氏硬度计量器具检定系统框图
二、洛氏硬度国家基准检定系统
我国根据洛氏硬度定义，设计并制造了直接加荷式的高精度的基准洛氏硬度计。早于1961年8月就经过了国家鉴定。当时其综合误差δ≤±0.2 HR。
我国表面洛氏硬度基准是1965年正式建立和进行传递的。基准表面洛氏硬度计本身的综合误差当时δ≤±0.3 HR。
洛氏硬度国家基准不确定度δ（3σ）≤0.10 HR。
金属洛氏硬度计量器具检定系统见下图：

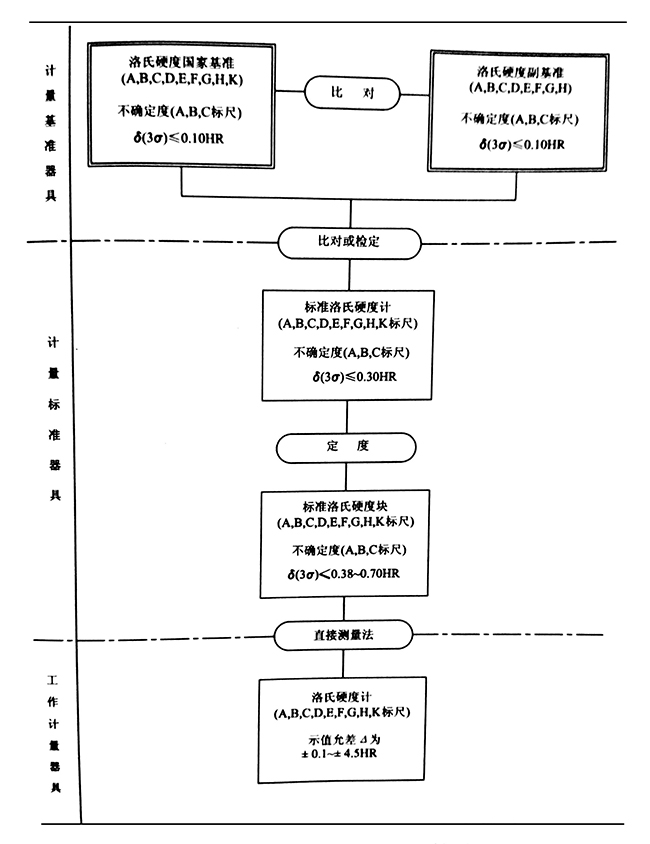

金属洛氏硬度计量器具检定系统框图
三、维氏硬度国家基准及检定系统
我国于1965年建立起维氏硬度基准，并即开始了传递工作。显微维氏硬度基准于1979年正式建立。
现有不确定和示值误差（工作仪器）水平见下图：

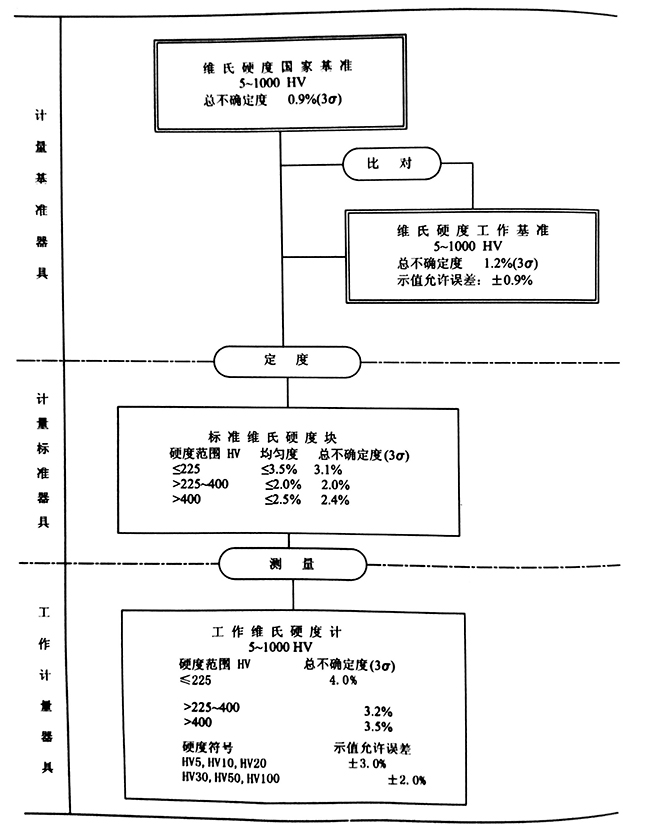

维氏硬度计量器具检定系统框图
四、肖氏硬度国家基准及检定系统
国家计量基准反弹肖氏硬度计和冲头组组成。国家计量基准复现的肖氏硬度的量值范围是5～105 HSD。国家计量基准的不确定度δ=0.9 HSD。肖氏硬度（D标尺）计量器具检定系统见下图：
肖氏硬度（D标尺）计量器具检定系统框图
