静态加力的便携式布氏硬度计介绍
静态加力的便携式布氏硬度计包括C型布氏硬度计、液压式布氏硬度计及磁吸式布氏硬度计。美国标准ASTM E110及中国黑色冶金行业标准YB/T 4285《采用便携式硬度计测试金属压痕硬度的试验方法》规定了这些硬度计。正在起草的国家计量校准规范JJF××××《携带式布氏硬度计》规定了对这些硬度计的校准方法。
一、C型布氏硬度计

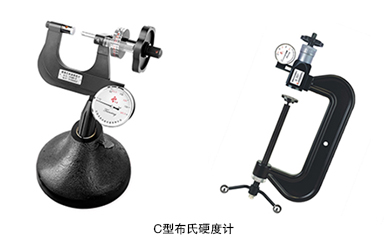

C型布氏硬度计主框架呈C型结构，如图所示。这种仪器是通过一个连接在手轮上的螺杆和一个已校准的弹性体施加试验力，用一个指示表测量弹性体的变形量来确定试验力的大小。
C型布氏硬度计采用62.5 kg、125 kg、187.5 kg试验力，采用2.5 mm、5 mm硬质合金球，试验方法符合GB/T 231.1，仪器示值误差和重复性误差符合GB/T 231.2。
C型布氏硬度计根据仪器开口尺寸的不同，有2英寸~20英寸多种型号。
C型布氏硬度计体积小、重量轻、便于携带，试验方法和测试精度与台式机相同，符合相应的国家标准，测试结果真实、可靠。
C型布氏硬度计主要应用于生产现场的产品抽检或携带外出做验收检验。
二、液压式布氏硬度计
液压式布氏硬度计采用液压原理，由手动操作加力杆产生3000 kg试验力，硬度计的核心部件是一个小型液压装置，液压装置上有一个弹簧释放阀用于控制试验力，一个压力表用于指示试验力的大小。当试验力达到3000 kg时，释放阀打开，压力下降。按照美国标准ASTM E110的规定，要重复加力3~4次，让压力表指针3~4次达到3000 kg，以此等效布氏硬度试验方法中关于3000 kg、10 mm球、加力10~15秒的规定。通过光学仪器测出压痕直径，查表，得到布氏硬度值。美国标准ASTM E110和中国黑色冶金行业标准YB/T 4285《采用便携式硬度计测试金属压痕硬度的试验方法》规定了这种液压式布氏硬度计，正在起草的国家计量校准规范JJF××××《携带式布氏硬度计》规定了这种仪器的校准方法。
仪器可采用以下三种不同的方式使球压头与试件表面保持接触。

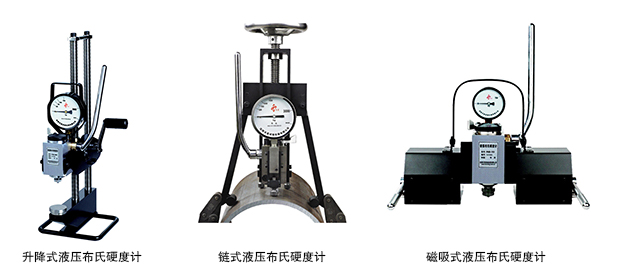

方式一，将液压装置安装到一个升降支架上，通过调整液压装置的高度来夹住不同厚度的工件，这种结构适用于测试具有两个平行面的工件，见图升降式液压布氏硬度计。
方式二，利用链条将液压装置固定在圆柱形工件上，这种结构适用于测试管、轴等圆柱状工件，见图链式液压布氏硬度计。
方式三，利用两个磁力吸盘将液压装置吸附在具有较大平面的工件上，这种结构适用于测试模具钢块、厚钢板等具有较大平面的钢铁工件，见图磁吸式液压布氏硬度计。
液压式布氏硬度计的重量在13.8~15.8 kg之间，其示值误差和重复性误差符合标准GB/T 231.2。
液压式布氏硬度计可携带，操作简单，精度高，测试结果可靠，永久性布氏压痕可准确反映铸钢、铸铁、锻件等粗大晶粒材料的真实硬度，测得的压痕可用于复检。
液压式布氏硬度计非常适用于生产现场，适于对大型工件做逐件的硬度检测。这种仪器是世界上迄今试验力最大的便携式布氏硬度计，应用十分广泛，是国际贸易中被优先选用的硬度检测仪器，人们可以看到大冶特钢、广东富华等企业都有几十台这种仪器在现场使用。这种仪器的缺点是在现场频繁使用后容易损坏，售后服务是个大问题，另外仪器较重，劳动强度较高。
三、磁力式布氏硬度计
磁力式布氏硬度计由两个磁力吸盘和一个硬度测量头组成。仪器利用磁吸力将硬度计固定在钢铁工件表面，只要接触工件一侧，即可完成测试。
磁力式硬度计有机械式和数字式两种。
机械式磁力布氏硬度计

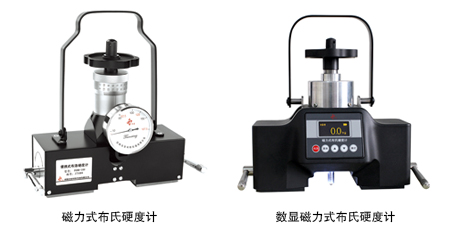

机械式磁力布氏硬度计如图磁力式布氏硬度计所示，其测量头与C型硬度计相似，也是通过一个连接到手轮上的螺杆和一个已校正的弹性体施加试验力，用指示表测量弹性体的变形量来确定试验力的大小。
电子式磁力布氏硬度计
电子式磁力布氏硬度计如图数显磁力式布氏硬度计所示，其测量头内有微处理器和力传感器。仪器通过连接到手轮上的螺杆施加试验力，通过力传感器测量试验力的大小，力值显示在显示器上。
磁力式布氏硬度计采用187.5 kg试验力，2.5 mm硬质合金球，试验方法符合GB/T 231.1和YB/T 4285，测试精度符合GB/T231.2。正在起草的国家计量校准规范JJF××××《携带式布氏硬度计》规定了这种仪器的校准方法。
仪器可以在平面上测试，最小测量面积为长180 mm×宽60 mm，厚度5 mm；仪器也可以在圆柱面上测试，最小试件直径φ60 mm，长度200 mm，厚度8 mm（管材）。
与机械式磁力布氏硬度计相比，电子式磁力布氏硬度计加力精度更高、稳定性更好，布氏硬度测试结果与台式硬度机相同。此外还可通过标准布氏硬度块校正布氏硬度测试结果。
磁力式布氏硬度计的重量只有5公斤，很轻便，并且具有操作简单，快速检测，高精度，高可靠性，误差可现场校正等优点。这种仪器非常适于在生产现场检测大型、特大型工件硬度，只要工件上有一个可以吸上仪器的部位，任何形状、任意大小的工件都可测试。
