表面洛氏硬度计检测时注意事项与硬度值修正
表面洛氏硬度计是从洛氏硬度计上发展而来的,其试验原理和测试方法与洛氏硬度计一样,所以使用时的注意事项也大致相同,以下列出不同的地方以供表面洛氏硬度计的用户应该时的方便。
1. 检测前的准备
表面洛氏硬度计及压头应符合GB/T 230.2—2002洛氏硬度计技术条件要求。
2. 试样

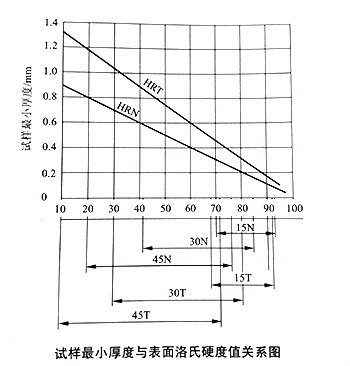

试样或检测层最小厚度应不小于金刚石压头压痕深度的10倍钢球或硬质合金球压痕深度的15倍。检测后,试样背面不得有变形痕迹。下图中给出了试样最小厚度与表面洛氏硬度值的关系图。
3. 注意事项
在用T标尺检测时,对不能满足上一条对试样的要求,应采用中心镶有金刚石垫片的试验台检测,对此检测条件应在检测报告中注明。参见规范性附录,薄产品HR30Tm试验规范。
4. 检测结果处理
1)检测报告中报出的表面洛氏硬度值应精确到0.5个表面洛氏硬度单位。
2)对于凸圆柱面上测得的表面洛氏硬度值,应按表1表2进行修正。
3)结果的书写
表面洛氏硬度用符号HR表示,HR前面为硬度数值,HR后面为使用的标尺。例如70HR30N表示用30N的标尺测定的表面洛氏硬度值为70。例如80HR15TS表示用15T标尺,压头用钢球测定的表面洛氏硬度值为80。例如50HR30TW表示用30T标尺,压头用硬质合金球测得的表面洛氏硬度值为50。
表1 15N、30N、45N圆柱表面洛氏硬度修正表
表面洛氏 硬度读数 | 表面洛氏硬度修正值 | |||||
曲率半径/mm | ||||||
1.6 | 3.2 | 5 | 6.5 | 9.5 | 12.5 | |
20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 | (6) (5.5) (5.5) (5) (4.5) (4) (3.5) (3.5) 3 2.5 2 1.5 1 0.5 0 | 3 3 3 2.5 2.5 2 2 2 1.5 1.5 1 1 0.5 1.5 0 | 2 2 2 2 1.5 1.5 1.5 1.5 1 1 1 0.5 0.5 0.5 0 | 1.5 1.5 1.5 1.5 1.5 1 1 1 1 0.5 0.5 0.5 0.5 0.5 0 | 1.5 1.5 1 1 1 1 1 0.5 0.5 0.5 0.5 0.5 0 0 0 | 1.5 1 1 1 1 1 1 0.5 0.5 0.5 0.5 0 0 0 0 |
注:
1. 修正值仅为近似值,代表从表中给出曲面上实测平均值。精确至0.5个表面洛氏硬度单位。
2. 圆柱面的试验结果受主轴及V型试台与压头同轴度、试样表面粗糙度及圆柱面及平直度综合影响;
3. 对表中其他半径的修正值,可用线性内插法求得;
4. 括号中的修正值经协商后方可使用。
表2 15T、30T、45T圆柱表面洛氏硬度修正表
表面洛氏 硬度读数 | 表面洛氏硬度修正值 | ||||||
曲率半径/mm | |||||||
1.6 | 3.2 | 5 | 6.5 | 8 | 9.5 | 12.5 | |
20 30 40 50 60 70 80 90 | (13) (11.5) (10) (8.5) (6.5) (5) 3 1.5 | (9) (7.5) (6.5) (5.5) (4.5) (3.5) 2 1 | (6) (5) (4.5) (4) 3 2.5 1.5 1 | (4.5) (4) (3.5) 3 2.5 2 1.5 0.5 | (3.5) (3.5) 3 2.5 2 1.5 1 0.5 | 3 2.5 2.5 2 1.5 1 1 0.5 | 2 2 2 1.5 1.5 1 0.5 0.5 |
注:
1. 修正值仅为近似值,代表从表中给出曲面上实测平均值。精确至0.5个表面洛氏硬度单位;
2. 圆柱面的试验结果受主轴及V型试台与压头同轴度、试样表面粗糙度及圆柱面平直度综合影响;
3. 对表中其他半径的修正值,可用线性内插法求得;
4. 括号中的修正值经协商后方可使用。
