钢的淬透性硬度检测方法(1)
一、符号
符号说明
符号 | 说明 | 数值 |
L D T Tm T a l e h d J××-d JHV××-d | 试样总长度/mm 试样直径/mm 试样在加热温度下的保温时间/min 试样从炉中取出到开始淬火延迟的最长时间/s 冷却水温度/℃ 垂直供水管内径/mm 从喷水管口到试样下端面的距离/mm 测定硬度用平面的磨削深度/mm 无试样放置时水射流的自由高度/mm 从淬火端面到硬度没量点的距离/mm 距离d处的Jominy淬透性指数(以洛氏HRC值-mm表示) 距离d处的Jominy淬透性指数(以维氏HV 30值-mm表示) | 100±0.5 Φ2500.5 30±5 5 10~30 Φ12.5+0.5 12.5+0.5 0.4~0.5 65±5 |
二、试样
1. 样坯的准备
1)选用锻造或轧制方法制取坯料。
2)坯料经切削加工成直径30 mm的样坯。
3)样坯应按钢种产品技术条件规定的正火温度进行处理,正火保温时间在30~60 min之间(制取的样坯如已是正火状态,可不再进行正火处理)。
2. 试样

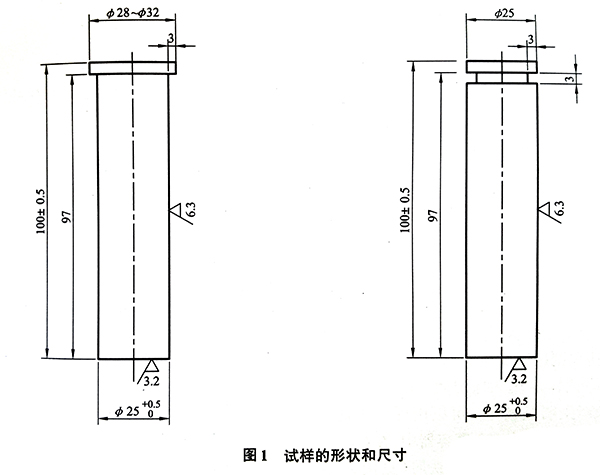

1)试样是用热处理后的样坯经切削加工制成,试样的圆柱表面应精车;试样的淬火端面最后应进行适当的精细加工,最好用磨削加工制得,并且不应有毛刺。见下图1。
2)试样的不淬火端带有凸缘或凹槽,其作用是为能快速将试样安放到特制的支架上并能准确定位对中。
三、淬火装置

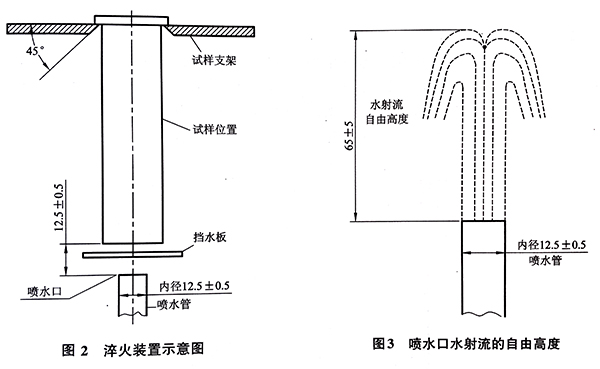

1. 淬火装置由支架和喷水管组成。喷水管口内径为12.5±0.5 mm见图2。试样吊挂在支架上,用向上喷射的水流使试样端面淬火。
2. 喷水管口至试样下端面的距离为12.5±0.5 mm。支架应保证试样的轴线与喷水口的中心线同一垂直直线上,淬火时应保持水流稳定不变。
3. 未放置试样时,从喷水管口射出的水流自由高度应稳定在65±5 mm(见图3)
四、试样的加热和淬火
1. 试样的加热
1)根据试样钢种钢号,在有关产品技术条件规定的淬火温度下保湿30±5 min(特殊协议按协议规定)。

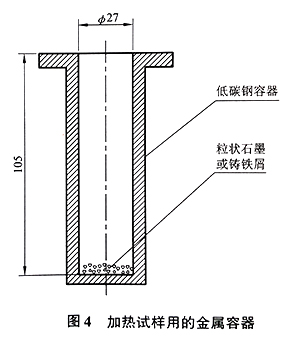

2)试样加热和保温时,应防止脱碳、渗碳或产生明显氧化。可以用可控气氛热处理炉或把试样放入金属容器中,在容器底部放入少量粒状石墨或铸屑(见图4)。禁止在盐洛炉中加热。
3)准确测温和控制加热所需的最短时间,可采用沿试样轴线钻孔插入热电偶测温方法。
2. 淬火
1)在喷水管口上面置一活动挡水板(见图2),人中取出试样后迅速放置到支架上,抽开挡水板,水射流喷向试样端面开始淬火。上述过程不应超过5 s。
2)喷水时间至少保持10 min,之后可将试样浸入水中冷却。水温应在10~30 ℃之间。
