齿轮、弹簧、活塞环及焊接接头的硬度检测方法
一、齿轮的硬度检测方法
齿轮的硬度检测一般是在热处理后的齿面上进行。由于齿面受条件的限制，用洛氏法难于测量，可用里氏硬度或E型肖氏硬度计测定。
二、弹簧的硬度检测方法
弹簧制件的硬度检测一般用洛氏硬度C标尺，在每个弹簧试样上测三点，两点合格则认定合格。测试时硬度差不得大于5个硬度单位。对热卷弹簧硬度检测时，需磨去0.5 mm，消除表面脱碳层影响。
冷卷弹簧经淬火（不超过二次）、回火后，其硬度值在44~52 HRC范围内。特殊情况硬度允许到55 HRC。
热卷弹簧经淬火、回火处理后硬度应在40~50 HRC范围内。特殊情况可到55 HRC。
三、活塞环的硬度检测方法
活塞环的硬度检测一般用洛氏B标尺。检测点距环开口5~7 mm处、距开口90°和开口处对面等三处测定，见图1。每处测3点取平均值。油环在相邻的实体部位测量，测点距边缘≮1 mm。
测定结果：
合金铸铁环直径D≤150 mm 98～108 HRB
D>150 mm 94～105 HRB
钨合金铸铁环 96～106 HRB
同一片环上硬度值差≯3个HRB单位。
四、焊接接头的硬度检测方法
焊接接头及堆焊金属的硬度试验GB 2654—89规定：焊接件硬度可用布氏、洛氏、维氏硬度试验方法检测。
试样检测面与支承面应经加工磨平，厚度小于3 mm的焊接接头允许在其表面测定硬度。

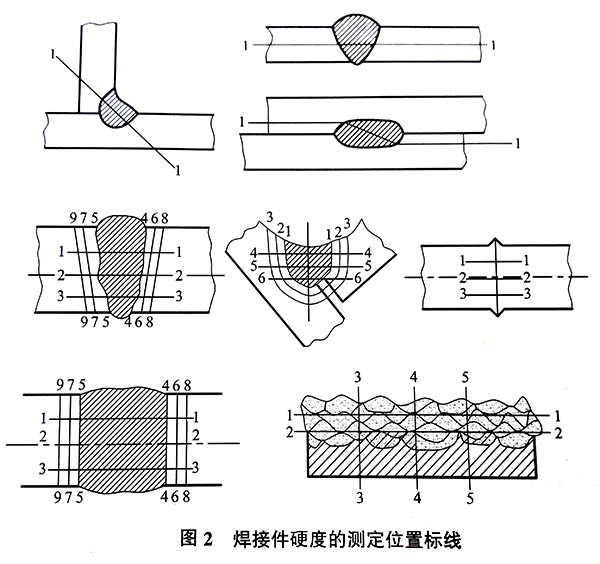

测定位置，接图2焊接件硬度的测定位置标线进行。测试时应注意壁开焊接缺陷处。
