铝及铝合金韦氏硬度检测(2)
4.测量步骤
1)将试样置于砧座和压针之间,压针应与检测面垂直。轻轻压下手柄,使压针压住试样。
2)快速压下手柄,施加足够的力,使压针套筒的端面紧压在试样上,从表头读出硬度值(精确到0.5 HW)。超出限度的压下力,会被弹簧平衡掉,不会损坏硬度计。
3)再次测量时两相邻压痕中心间距离应不小于6 mm。
4)在测量较软金属时,表头指针上会瞬间达到某一数值,随后可能会稍有下降,此时测量值以观察到的最大值为准。
5)在一般情况下,每个试样至少测量3个点,以测量值的算术平均值作为试样硬度值,计算结果修约到0.5 HW。
5.检测结果处理与硬度值表示
1)结果处理
以三个测量值的算术平均值为试样的硬度值,计算结果修约到0.5 HW.
2)硬度值的表示
韦氏硬度用符号HW表示,HW之前为硬度值,如检测韦氏硬度值为11时,表示为11HW。
铝合金韦氏硬度与洛氏、布氏硬度抽换算关系见表1。

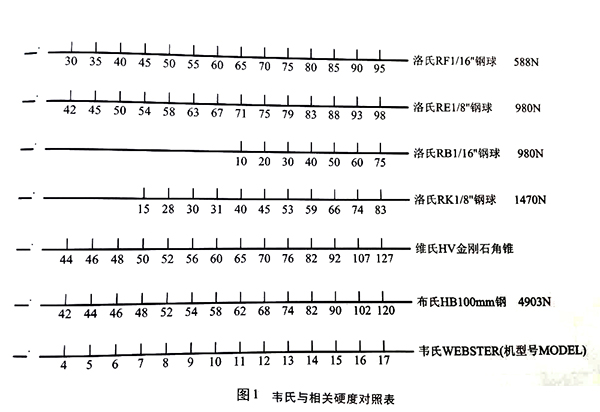

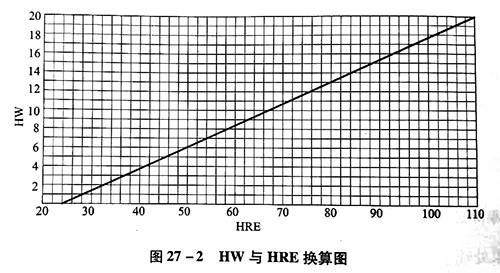

HW与HRE换算曲线见图2,韦氏硬度与其他硬度值对照表见1。
表1 硬度换算表
HW | HRE | HV |
20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 | 110.0 105.0 101.0 97.0 92.5 88.0 84.0 79.5 75.0 71.0 67.0 62.5 58.0 54.0 49.5 45.0 41.0 37.0 32.5 28.0 |
131 119 108 99 91 83 78 73 69 65 61 58 |
