磁力式硬度计的原理与结构介绍
磁力式硬度计的原理是，采用一个或多个磁力吸盘将硬度测量头固定在钢铁工件表面，当硬度测试时在加力、保持及卸力的过程中，磁力吸盘应保证硬度测量头不发生任何移动，以免影响测试结果。
1. 磁力吸盘

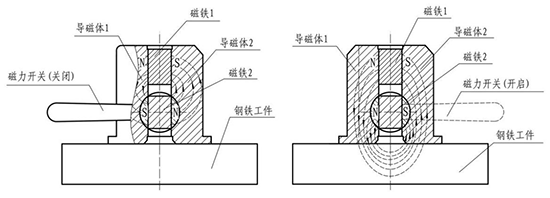

磁力吸盘的原理如图1所示。
磁力吸盘的工作原理
磁力吸盘主要由磁铁1、磁铁2、导磁体1、导磁体2、磁力开关等部件组成。当磁力开关处于“关闭”状态时，磁铁1与磁铁2的磁极相反，由磁铁1的N极发出的磁力线通过导磁体1进入磁铁2的S极，磁铁2的N极发出磁力线通过导磁体2进入磁铁1的S极，由此构成一个闭合的磁回路，磁力吸盘对外不显示磁性。当磁力开关旋转180°处于是“开启”状态时，与其相连的磁铁2磁极颠倒，这时磁铁1和磁铁2的磁极方向相同，磁性叠加，这时磁力吸盘如果置于钢铁材料上时，叠加后磁力线会从磁铁1和磁铁2的N极发出，通过导磁体1进入钢铁零件内，再通过导磁体2进入磁铁1和磁铁2的S极，由此构成闭合磁回路，这时由于磁吸力的作用，磁力吸盘会牢牢地吸到钢铁零件上。由于近年来磁材料制造技术的进步，可以只用较小的磁铁产生强大的磁吸力。
2. 硬度测量头
硬度测量头是磁力式硬度计的核心部件，对于布氏硬度计，测量头上要有一个加力机构和一个测力机构，对于洛氏硬度计，除了加力机构和测力机构外，还要有一个压痕深度测量机构和一个洛氏硬度值指示机构。测量头上还要有一个安装在测量主轴上的压头，布氏硬度计的压头是2.5 mm及5 mm硬质合金球，洛氏硬度计的压头是120°金刚石圆锥及1.588 mm硬质合金球，布氏硬度的试验力是187.5 kg或750 kg，洛氏硬度计的试验力是150 kg、100 kg及60 kg，两种硬度计都可以按照布氏硬度计及洛氏硬度计的国家标准GB/T 231.2及GB/T230.2规定的试验条件进行布氏或洛氏硬度检测。
